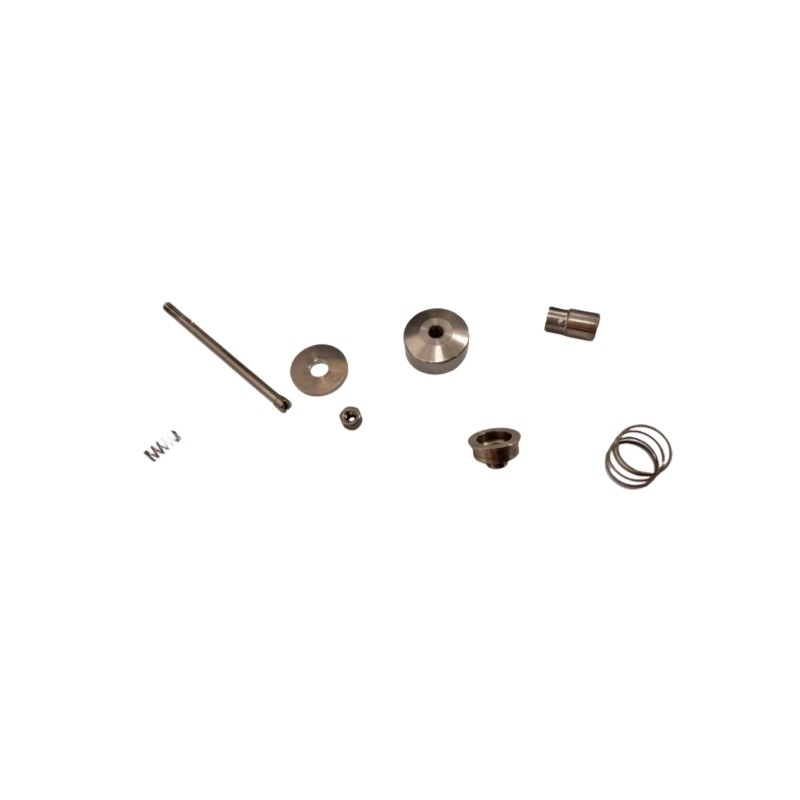

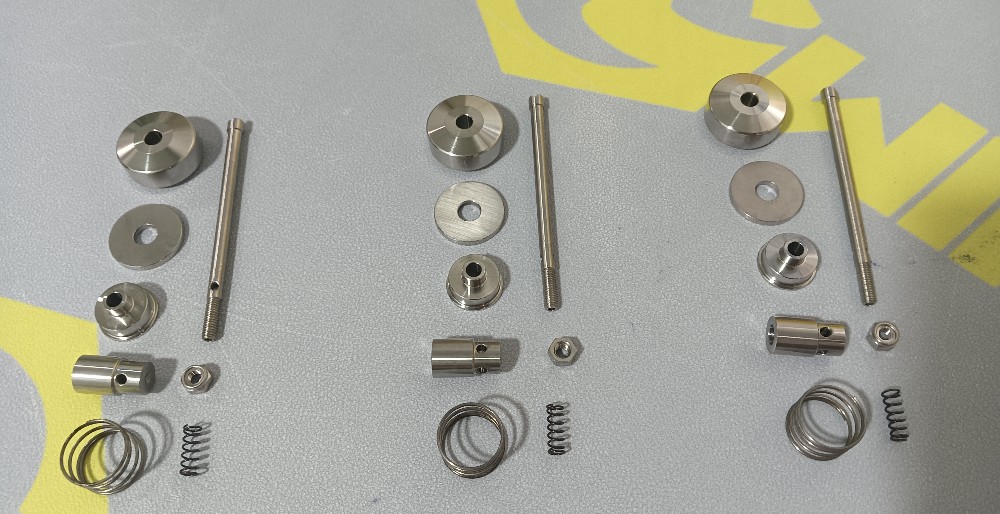

Repair Kit, Suction Delivery Valve Group

Product number: Suction Delivery Valve Repair Kit
Used for: CMS Tecnocut waterjet

Product Description:

The DT954-00 Suction Valve Group D28 (GRUPPO VALVOLA MAND. ASP. D28) includes the following parts:

A. Italian presentation:

GRUPPO VALVOLA MANDATA ASPIRAZIONE d=28:

1.  CG311-03, MOLLA dfilo=0.5 De4.5 L=11 SPIRE 7 INOX MOLATA

2.  CG312-03, MOLLA dfilo=0.8 De15.6 L=11 SPIRE 4 INOX MOLATA

3.  CK186-03, DADO AUTOBLOCCANTE BASSO M4 INOX

4.  CL137-06A, OR 2.62x48.9 NBR

5.  DB018-03, SEDE VALVOLA MANDATA

6.  DB023-03, TUBETTO VALVOLA ASPIRAZIONE

7.  DB033-03A, CORPO VALVOLA

8.  DB627-03B, VALVOLA PIANA ASPIRAZIONE

9.  DB628-03, RACCORDO VALVOLA MANDATA

10.  DB630-03A, VALVOLA

11.  DB654-03A, CORPO VALVOLA ASPIRAZIONE

B.  English  presentation:

SUCTION DELIVERY VALVE GROUP d=28:

1. CG311-03, SPRING dthread=0.5 De4.5 L=11 TURNS 7 STAINLESS STEEL GROUND

2. CG312-03, SPRING dthread=0.8 De15.6 L=11 TURNS 4 STAINLESS STEEL GROUND

3. CK186-03, LOW SELF-LOCKING NUT M4 STAINLESS STEEL

4. CL137-06A, OR 2.62x48.9 NBR

5. DB018-03, DELIVERY VALVE SEAT

6. DB023-03, SUCTION VALVE PIPE

7. DB033-03A, VALVE BODY

8. DB627-03B, SUCTION FLAT VALVE

9. DB628-03, DELIVERY VALVE CONNECTOR

10. DB630-03A, VALVE

11. DB654-03A, SUCTION VALVE BODY



CMS TECHNO CUT WATERJET PARTS (2).png

CMS TECHNO CUT WATERJET PARTS (1).png




Win-Win waterjet provides many replacements for CMS tecnocut waterjet cutting machine, such as the following parts,Of course, these are just some of the common products:

ItemProduct No.Product Name
1TB982.00

Dynamic Seal kit

2T980.00

ON-OFF NEEDLE KIT

3DB134-43B

Carbide wear insert

4

B365.03

NEEDLE BODY

5

D1968AA-00

 CYLINDER EVO GREENJET

6/

THIMBLE FILTER ELEMENT

7

20454363

ADAPTER 3/8"x1/4" - 4000 bar

8

B134.43

 WEAR INSERT forMIXING CHAMBER

9D0222AA-00RIC Straight Swivel Joint Assembly
